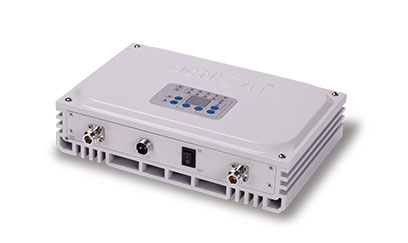

VHF选带小功率直放站


VHF选带小功率直放站




VHF选带小功率直放站提供了一种经济实惠的解决方案,可解决由于建筑障碍物引起的信号衰落和衰减而导致的室内信号覆盖问题。 而且它易于安装和维护,可以帮助运营商快速取得覆盖成效.


特点:

  • 两个全双工设计的信号端口.
  • 支持所有组合的VHF频段.
  • 线性功率放大可有效抑制互调和杂散发射.
  • 智能自动电平控制(ALC)可确保稳定且连续可调的输出电平.
  • 服务和施主天线之间的自动隔离检查.
  • 智能模式可根据施主部位接收到的隔离度和信号电平自动调节增益.
  • 使用外部AC / DC适配器轻松安装.

应用:

扩大信号覆盖范围或在无线电网络信号较弱或不可用的地方填充信号盲区.

  • 公共安全
  • 运输
  • 公用事业
  • 政府
  • 军事
  • PAMR
  • 商业和工业
  • 石油天然气
ItemsVHF PICO BDA
Frequency RangeUplink (Customized)138-225MHz(10MHz Separation Between Uplink to Downlink)
Downlink (Customized)138-225MHz(10MHz Separation Between Uplink to Downlink)
Working Bandwidth (To Specify Before Production)From 1 to 10MHz,Filter SAW Adjusted
Maximum Gain65±3dB
Maximum Output Power(Customized)20±2dBm
AGC&MGC Range≥20dB
Maximum Input Power(Non-Destructive)≤0dBm
I/O Impedance50 Ω
Noise Figure≤ 6dB
System Delay≤ 5μs
VSWR≤ 2.0
RF ConnectorN-Type (Female)
Spurious Emission9kHz~1GHz: ≤ -36dBm/30kHz
1GHz~12.75GHz:≤-30dBm/30kHz
Power Consumption≤ 25W
Power SupplyInput:AC100~ 240V;Output:9V/5A
Dimensions188mm×265mm×68mm
Weight≤5 kg
Alarm Monitoring SystemAlarm for Uplink Self-Oscillation
Isolation DetectionIsolation Check During Boot Time
LED IndicatorPower Supply, Smart, State
Operating Temperature-10 ~ +50 °C
ApplicationIndoor(IP30)
Relative Humidity Range≤ 95%(Non Condensing)
