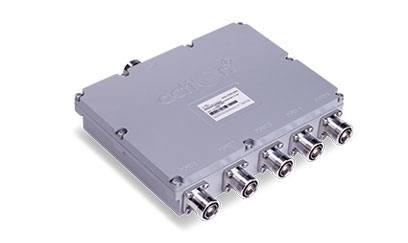

五频合路器


Pentaplexer combiner


五频合路器




这是一款异频合路器,其频段可为所有运营商定制。5进1出的设计,让这款五频合路器能够有效地整合多个异频信号并在同一个端口输出异频信号。我们使用IP66的防水等级标准外壳,能使合路器同时适用与室内和室外场景。对于室内/室外信号覆盖系统来说,这将会是不错的选择。


特点:

  • 技术支持: 5G/4G/3G/2G/WiFi.
  • 频段支持:790~960MHz, 880~960MHz, 1710~1880MHz, 1920~2170MHz, 2400~2690MHz, 3300~3800MHz, 3550-5925MHz, …
  • 接头类型:4.3-10 / DIN / N
  • 高质量:低互调至-163dBc,插损低于0.35dB,隔离低至50dB。

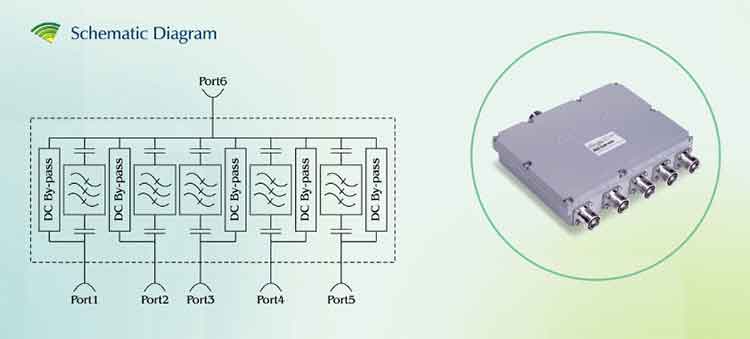

示意图:

五频合路器示意图
TypeSingle Unit(5 Ports In - 1 Port Out)
PortPort 1Port 2Port 3Port 4Port 5
Operating Frequency Band1920~2170 MHz1710~1880 MHz2500~2700 MHz790~862 MHz880~960 MHz
VSWR≤1.22
Insertion Loss≤0.5dB
Isolation Between Bands≥50dB
PIM3≤-160dBc @2 x 20W
Power Handing(W)≤200W
Connector Type4.3-10 Female/DIN Female
AplicationIndoor or Outdoor(IP67)
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
Relative Humidity5% ~ 95%
DC/AISG TransparencyBy-Pass(Max. 3000mA)
Lighting Protection10kA, 10/350μs pulse
MountingWall or Mast Mount
Weight≤4Kg
