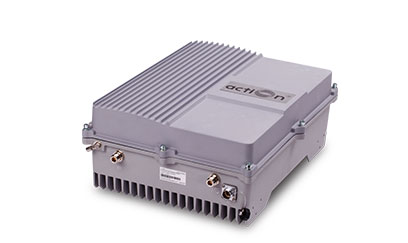

iDEN RF BDA

BDA RF Seletiva de Banda iDEN


BDA RF Seletiva de Banda iDEN


  • Modelo: AT7A30B1~AT7A43B1
  • Suporte: sistema TETRA / DMR / P25 / iDEN
  • Aplicação: Interno ou externo, expanda a cobertura do sinal ou preencha a área cega do sinal.


O RF BDA (Amplificador Bidirecional) foi projetado para fornecer uma solução mais econômica do que adicionar uma nova Estação Base Transceptora (BTS) para melhorar a cobertura do sinal e a qualidade da comunicação no sistema iDEN.

Recursos do produto:

  • Carcaça de liga de alumínio com proteção IP65 para alta resistência a poeira, água e corrosão.
  • Suporte ao sistema TETRA / DMR / P25 / iDEN.
  • Baixa interferência no BTS adotando amplificador linear com alto ganho e baixo ruído.
  • A adoção de filtro com alta seletividade e baixa perda de inserção elimina a interferência entre o uplink e o downlink.
  • A porta RJ45 fornece um link para um notebook para supervisão local ou NMS baseado em IP (Sistema de gerenciamento de rede) que pode supervisionar remotamente o status de trabalho do BDA e baixar parâmetros operacionais para o BDA via Ethernet ou LAN.

Aplicações:

Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal da rede de rádio é fraco ou indisponível.

  • Segurança Pública
  • Transporte
  • Serviços de utilidade pública
  • Governo
  • Militares
  • PAMR
  • Comercial e Indústria
  • Gás de petróleo
ItemsiDEN RF BDA
Frequency Range (Customized)UplinkDownlink
380~385 MHz / 415~420 MHz / 806~821 MHz390~395 MHz / 425~430 MHz / 851~866 MHz
Bandwidth (To Specify Before Production)From 1 to 15MHz,Filter SAW Adjusted
Maximum Gain (Customized)85±3dB85/.../90±3dB
Maximum Output Power (Customized)30±2dBm30/.../43±2dBm
In-Band Flatness≤±2.5dB
ALC(Auto Level Control)≤2dB(When The Maximum Output Power of BDA is Reached, Increase Input Power by 1~20dbm, Output Variation ≤2dB)
Noise Figure≤5dB
Gain Adjustment Range1~31 dB @ Step of 1 dB
VSWR≤1.5
GSystem Delay≤5μSec
Spurious Emission9KHz - 1GHz: ≤ -36dBm / 30KHz
Gain Adjustment Range1GHz - 12.75GHz: ≤ -30dBm / 30KHz
Third-Order Inter-Modulation≤-45dBc
Output/Input Resistance50 Ω
RF ConnectorN-Type (Female)
Working Temperature-25°C ~+55°C
Relative Humidity Range≤95%(Non Condensing)
Power SupplyAC220V, 50/60Hz
Dimensions428mm×328mm×175mm
Weight15kg
ApplicationIndoor or Outdoor(IP65)
Local ControlWeb Browser GUI Local Via RJ-45 Interface or WiFi Hotspot
NMS Mode(Optional)Wirelss Modem(3G/4G), IP Connectivity
NMS Function(Optional)Real-time Alarm for Door Status, Temperature, Power Supply, VSWR, etc; Remote Control Such as Turn On/Off, Increasing/Decreasing Output Power etc; Real-time Status for Output/Input Power, UL/DL Gain, All Status of BDA etc.
