GSM TMA


GSM TMA

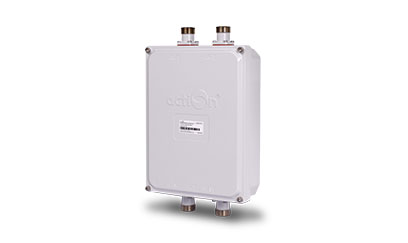

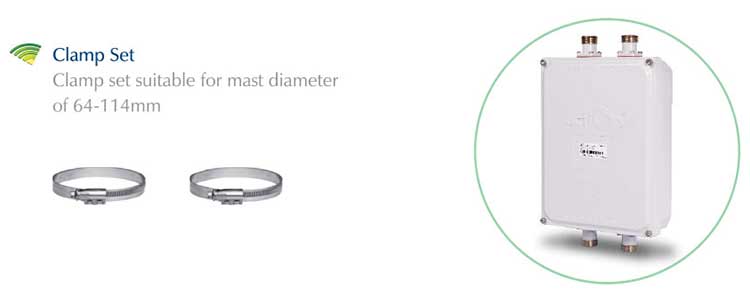

TMA - Amplificador montado em torre




O Tower Mounted Amplifier (TMA), também conhecido como Mast Head Amplifier (MHA), é uma solução econômica para os operadores melhorarem a sensibilidade do uplink e, assim, melhorar o desempenho geral da rede do BTS. Geralmente é instalado no topo da torre, o mais próximo possível da antena receptora, tentando reduzir o número de ruídos e a área de sinal fraca.


Funcionalidades:

  • Projeto de várias unidades para TMA multibanda, sem perturbar a operação de outras bandas e a adição futura de bandas.
  • Baixo PIM e perda de inserção minimizada.
  • Remova eficazmente a interferência extra com o filtro embutido enquanto aumenta o sinal de ligação ascendente.
  • Gerenciamento de alarmes com AISG2.0 integrado.
  • Bypass de RF de suporte e ganho variável.

Diagrama esquemático:

GSM TMA Diagrama esquemátic
ItemsUplinkDownlink
Working
Frequency
(customize)
Band1824~849 MHz869~894 MHz
Band2890~915 MHz935~960 MHz
Band31710~1785 MHz1805~1880 MHz
Band41850~1910 MHz1930~1990 MHz
Gain12±1dB--
Flatness≤ ±0.5dB--
Noise Figure≤ 1.8dB--
Group Delay45 ns max over and 5MHz in Rx Band
Return Loss in by pass Mode> 15dB> 18dB<
Return Loss in Normal Mode> 17dB> 18dB<
Max Input Power< 12dB--
Insert Loss in by-pass Mode< 2.8dB Max0.50dB typ., 0.70dB max
Inter-modulation Products in Rx Band< 112dBm (2 Tx carriers at + 43dBm) (power up)
Output 1 dB Compression> 20dBm--
I/O Impedance50Ω
Power SupplyDC 10-30V
Operating Current per TMA(Without RET)Nom. 280mA at 10V / Nom. 110mA at 30V
Power Handing2.5KWPEAK; 200W AVG
Alarm Management(Optional)AISG
MaterialAluminum Housing
RF Connector7/16 DIN female
AISG Connector(Optional)8-pin female, IEC 60130-9(Pin 3:RS485B, Pin 5:RS485A, Pin1 & Pin6: 9-30V DC, Pin7: DC return, other pins: not connected)
Working Temperature Range-40 ~ +65℃
EMCAccording to ETS 300 342-3
MTBF> 1000000 hours(per TMA)
