MDAS

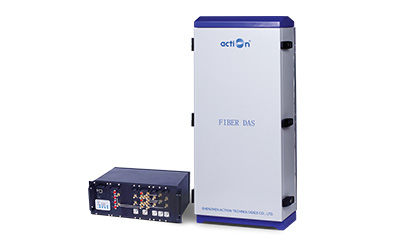

MDAS - Sistema de Antena Distribuída Multi-Banda




Com o desenvolvimento da tecnologia de comunicação móvel, mais e mais novas tecnologias de comunicação (como 4G) estão sendo usadas atualmente. Como resultado, as operadoras de telecomunicações precisam executar vários sistemas simultaneamente e fornecer serviços de vários sistemas (2G / 3G / 4G) em uma área de cobertura, resultando na dificuldade de instalação e transmissão de equipamentos. Pelas razões acima mencionadas, o DAS Multi-Band Active foi projetado para resolver os problemas de sinal móvel fraco em locais distantes da Estação Base de Transceptores (BTS) e que possui uma rede de cabos de fibra óptica subterrânea. O sistema consiste em duas partes: Unidade Mestre e Unidade Remota. A unidade mestre captura o sinal BTS via acoplador direto fechado ao BTS, depois o converte em sinal óptico e transmite o sinal amplificado para a unidade remota via cabo de fibra óptica. A unidade remota reconverte o sinal óptico em sinal de RF e fornece o sinal para as áreas onde a cobertura da rede é inadequada. E o sinal móvel também é amplificado e retransmitido para o BTS pela direção oposta.


Recursos do produto:

  • Invólucro em liga de alumínio com proteção IP65 para alta resistência a poeira, água e corrosão.
  • Suporte ao sistema 5G / 4G / 3G / 2G.
  • Adotando o módulo WDM para realizar a transmissão de longa distância.
  • Controle de Tx / Rx e mensagens de alarme a serem transmitidas através de um cabo de fibra óptica.
  • Um MU suportando até 4 RUs para maximizar a utilização do cabo de fibra óptica.
  • A porta RJ45 fornece um link para um notebook para supervisão local ou NMS baseado em IP (Sistema de Gerenciamento de Rede) que pode supervisionar remotamente o status de trabalho do DAS e baixar parâmetros operacionais para o DAS Via Ethernet ou LAN.

Aplicação:

  • Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal é fraco ou indisponível.
  • Exterior: Aeroportos, regiões de turismo, campos de golfe, túneis, fábricas, distritos mineiros, aldeias, ...
  • Interior: Hotéis, centros de exposições, porões, shoppings, escritórios, estacionamentos, ...

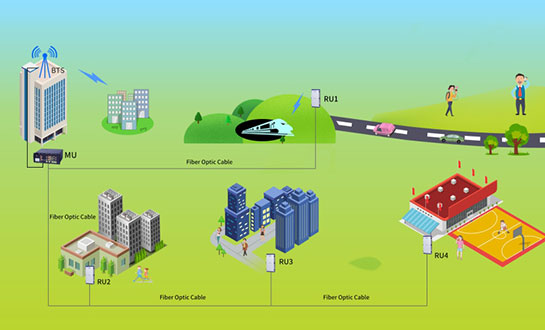

Diagrama esquemático:

MDAS Diagrama esquemático
