Quadplexer Combinador

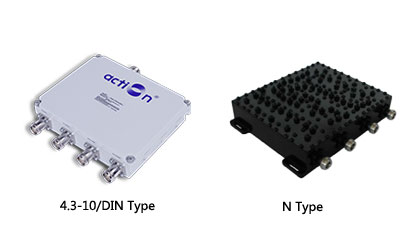

Action's Quadplexer Combinador




Este é um combinador de bandas diferente, cuja frequência pode ser personalizada para todos os operadores.Projetado com 4 entradas e 1 saída, o Quadplexer Combiner pode integrar com eficiência várias bandas diferentes e transmitir a banda geral respectivamente pelas mesmas portas de saída. IP66 à prova d'água, que pode ser aplicado em ambientes internos e externos, seria sua boa escolha para o sistema IBS / BTS.


Recursos do produto:

  • Tecnologia disponível: 5G / 4G / 3G / 2G / WiFi.
  • Frequency available: 790~960MHz, 1710~1880MHz, 1920~2170MHz, 2400~2690MHFrequência disponível: 790 ~ 960MHz, 1710 ~ 1880MHz, 1920 ~ 2170MHz, 2400 ~ 2690MHz
  • Tipo de conector: 4.3-10 / DIN / N.
  • Alta qualidade: PIM baixo para -163dBc, perda de inserção abaixo de 0,3dB e isolamento de 50dB.

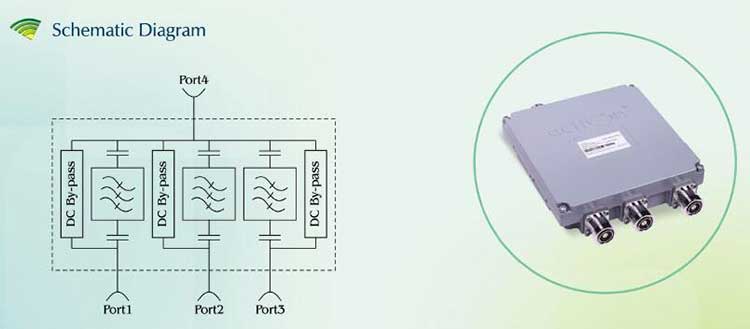

Diagrama esquemático:

Quadplexer Diagrama esquemático
4.3-10/DIN Female Specification:
Type4 Ports In - 1 Port Out
PortPort 1Port 2Port 3Port 4
Operating Frequency Band698~960 MHz1710~1880 MHz1920~2170 MHz2300~2700 MHz
VSWR≤1.22
Insertion Loss≤0.35dB @698~960MHz
≤0.35dB @1710~1880MHz
≤0.35dB @1920~2170MHz
≤0.35dB @2300~2700MHz
Isolation Between Bands> 50.0 dB
PIM3≤-160dBc @2 x 20W
Power Handing(W)≤200W
Connector Type4.3-10 Female/DIN Female
AplicationIndoor or Outdoor(IP67)
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
Relative Humidity5% ~ 95%
DC/AISG TransparencyBy-Pass(Max. 3000mA)
Lighting Protection10kA, 10/350μs pulse
MountingWall or Mast Mount
Weight≤3Kg


N Female Specification:
Type4 Ports In - 1 Port Out
PortPort 1Port 2Port 3Port 4
Operating Frequency Band698~960 MHz1710~1880 MHz1920~2170 MHz2300~2700 MHz
VSWR≤1.22
Insertion Loss≤0.8dB @698~960MHz
≤0.8dB @1710~1880MHz
≤0.8dB @1920~2170MHz
≤0.8dB @2300~2700MHz
Isolation Between Bands> 80 dB
PIM3≤-155dBc @2 x 20W
Power Handing(W)≤200W
Connector TypeN Female
AplicationIndoor
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
Relative Humidity5% ~ 95%
Weight≤1.45Kg
Dimensions175x148x35.5(mm)
Packing1 PCS/Box
