Este é um combinador de bandas diferente, cuja frequência pode ser personalizada para todos os operadores. Projetado com 3 entradas e 1 saída, o Triplexer Combiner pode integrar eficientemente várias bandas diferentes e transmitir a banda geral, respectivamente, pelas mesmas portas de saída. Todo o estojo é à prova de água IP66, que pode ser aplicado em ambientes internos e externos. Seria sua boa escolha para o sistema IBS / BTS.
Recursos do produto:

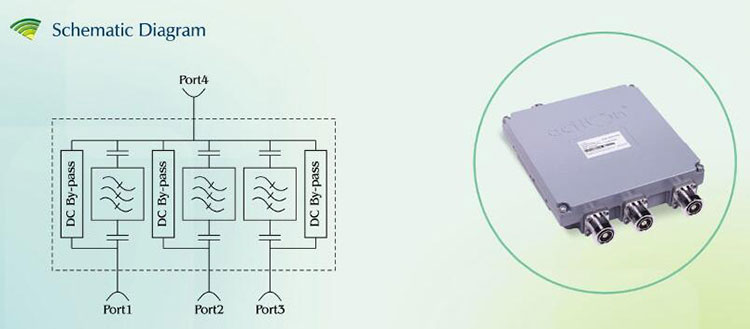

Diagrama esquemático:

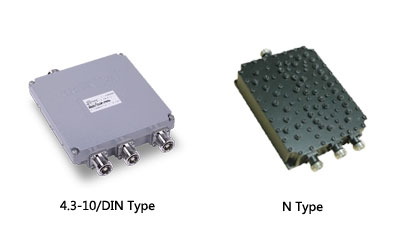

| N Female Specification: | |||
|---|---|---|---|
| Type | 3Ports In - 1Port Out | ||
| Port | Port 1 | Port 2 | Port 3 |
| Operating Frequency Band | 698~960MHz | 1710~2170MHz | 2400~2700MHz |
| Insertion Loss | < 0.5dB | ||
| In-Band Ripple | ≤0.3dB | ||
| VSWR | < 1.25dB | ||
| Rejection | ≥50dB | ||
| PIM3 | ≤-155dBc @2 x 20W | ||
| Power Handling | ≤200W | ||
| Connector Type | N Female | ||
| Aplication | Indoor | ||
| Impedance | 50Ω | ||
| Operating Temperature(℃) | -20℃ to + 65℃ | ||
| DC/AISG Transparency | By-Pass(Max. 3000mA) | By-Pass(Max. 3000mA) | By-Pass(Max. 3000mA) |
| Relative Humidity | 5% ~ 95% | ||
| Dimensions | 148x120x35.5(mm) | ||
| Weight | ≤0.9Kg | ||
| Packing | 1 PCS/Box | ||
| 4.3-10/DIN Female Specification: | |||
|---|---|---|---|
| Type | 3Ports In - 1Port Out | ||
| Port | Port 1 | Port 2 | Port 3 |
| Operating Frequency Band | 790~960 MHz | 1710~1880 MHz | 1920~2170 MHz |
| Insertion Loss | < 0.30dB | ||
| VSWR | < 1.22dB | ||
| Isolation Between Bands | ≥60dB @698~960MHz | ||
| ≥60dB @1710~1880MHz | |||
| ≥60dB @1920~2170MHz | |||
| PIM3 | ≤-160dBc @2 x 20W | ||
| Power Handling | ≤200W | ||
| Connector Type | 4.3-10 Female/DIN Female | ||
| Aplication | Indoor or Outdoor(IP67) | ||
| Impedance | 50Ω | ||
| Operating Temperature(℃) | -20℃ to + 60℃ | ||
| DC/AISG Transparency | By-Pass(Max. 3000mA) | By-Pass(Max. 3000mA) | By-Pass(Max. 3000mA) |
| Relative Humidity | 5% ~ 95% | ||
| Lighting Protection | 10kA, 10/350μs pulse | ||
| Mounting | Wall or Mast Mount | ||
| Weight | ≤3.6Kg | ||
