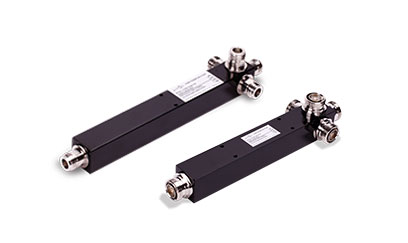

O divisor de potência de RF ou o divisor de potência é um dispositivo igual de distribuição de energia e componente passivo BTS / IBS com baixa perda de inserção. Pode ser aplicado ao sistema de distribuição de sinal interno ou externo, caracterizado como dividir um sinal de entrada em duas ou várias saídas de sinal com a mesma amplitude.
Diagrama esquemático:

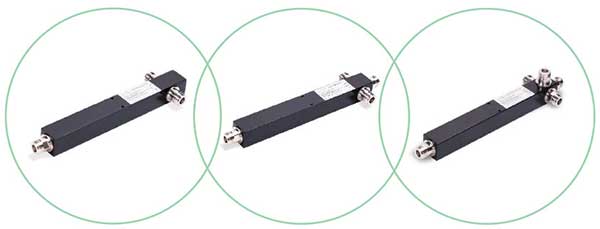

Tipo N de 2 vias / 3 vias / 4 vias

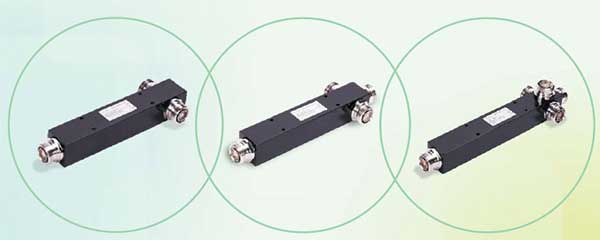

Tipo DIN de 2 vias / 3 vias / 4 vias Divisor de potência
| Type | 2-Way | 3-Way | 4-Way |
|---|---|---|---|
| Model | AT060102066043F/DF/NF | AT060103066043F/DF/NF | AT060104066043F/DF/NF |
| Frequency Range | 698~6000 MHz | ||
| Insertion Loss | ≤0.2dB | ≤0.3dB | ≤0.4dB |
| Split Loss | ≤ 3.0dB | ≤ 4.8dB | ≤ 6.0dB |
| Ripple | ≤ 0.3dB | ≤ 0.4dB | ≤ 0.5dB |
| V.S.W.R | ≤1.25 | ≤1.25 | ≤ 1.30dB |
| Impedance | 50Ω | ||
| Power Handling | ≤300W | ||
| PIM3 | ≤-160dBc @2×43dBm | ||
| Connector Type (Customized) | 4.3-10 Female / DIN Female / N Female | ||
| Operating Temperature Range | -30°C ~ +75°C | ||
| Storage Temperature Range | -40°C ~ +85°C | ||
| Relative Humidity | 5% ~ 95%td> | ||
| Aplication | Indoor or Outdoor(IP67) | ||
| Dimentions | 208.5×38×38(mm) | 209×38×38(mm) | 212×38×38(mm) |
| Weight | 0.9 Kg | 1.0 Kg | 1.1 Kg |
