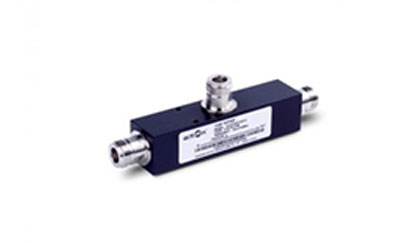

O Tapper distribui menos energia do sinal de RF / antena devido à perda de inserção e valor de acoplamento. Comparado ao divisor, o comutador nunca derrama o valor, mas permanece o mesmo valor de entrada para as duas saídas até que sofra perda de inserção e acoplamento; enquanto que, em comparação ao acoplador, a redução do isolamento não é necessária para um extrator.
- Tecnologia disponível: 5G/4G/3G/2G/WiFi
- Freqüência disponível: 698~1400 MHz & 1700~3800 MHz
- Tipo de conector: 4.3-10/DIN/N Female Types
- Alta qualidade: baixo PIM e perda de inserção
Especificação:
Model | AT2203063843F | AT2205063843F | AT2206063843F | AT2208063843F |
Coupling | 3dB | 4.8dB | 6dB | 8dB |
Frequency (Customized) | 698~1400 MHz & 1700~3800 MHz |
Coupling Valuing (dB) | 4.8±1.2 | 6.1±1.0 | 7±0.8 | 8.6±0.8 |
Insertion Loss (dB) | ≤2.1 | ≤1.7 | ≤1.4 | ≤1.1 |
VSWR | ≤1.3 |
PIM3 | ≤-160dBc @2×43dBm |
Impedance | 50Ω |
Power Handing | 300W(Avg.) |
Operating Temperature Range | -40℃ to + 65℃ |
Relative Humidity | 5%~95% |
Aplications | Indoor or Outdoor(IP67) |
Connector Type (Customized) | 4.3-10 Female / DIN Female / N Female |
Weight | ≤0.5Kg |
Dimentions | 105×25×25(mm) |
Packing | 1 pcs/box |
Model | AT2209063843F | AT2210063843F | AT2213063843F | AT2215063843F |
Coupling | 9dB | 10dB | 13dB | 15dB |
Frequency (Customized) | 698~1400 MHz & 1700~3800 MHz |
Coupling Valuing (dB) | 9.5±0.8 | 10.4±0.8 | 13.2±0.8 | 15.1±0.8 |
Insertion Loss (dB) | ≤0.9 | ≤0.7 | ≤0.5 | ≤0.3 |
VSWR | ≤1.3 |
PIM3 | ≤-160dBc @2×43dBm |
Impedance | 50Ω |
Power Handing | 300W(Avg.) |
Operating Temperature Range | -40℃ to + 65℃ |
Relative Humidity | 5%~95% |
Aplications | Indoor or Outdoor(IP67) |
Connector Type (Customized) | 4.3-10 Female / DIN Female / N Female |
Weight | ≤0.5Kg |
Dimentions | 105×25×25(mm) |
Packing | 1 pcs/box |
Model | AT2220063843F | AT2230063843F |
Coupling | 20dB | 30dB |
Frequency (Customized) | 698~1400 MHz & 1700~3800 MHz |
Coupling Valuing (dB) | 20.1±0.8 | 30.1±2 |
Insertion Loss (dB) | ≤0.3 | ≤0.3 |
VSWR | ≤1.3 |
PIM3 | ≤-160dBc @2×43dBm |
Impedance | 50Ω |
Power Handing | 300W(Avg.) |
Operating Temperature Range | -40℃ to + 65℃ |
Relative Humidity | 5%~95% |
Aplications | Indoor or Outdoor(IP67) |
Connector Type (Customized) | 4.3-10 Female / DIN Female / N Female |
Weight | ≤0.5Kg |
Dimentions | 105×25×25(mm) |
Packing | 1 pcs/box |
