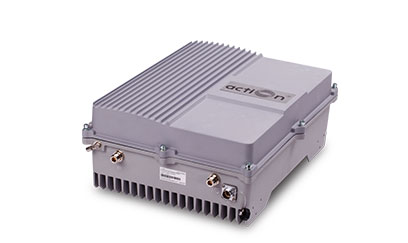

O BDA de fibra óptica UHF de banda única (amplificador bidirecional) foi projetado para resolver problemas de sinal fraco de rede de rádio em locais distantes da Estação Base Transceptora (BTS) e possui rede de cabos de fibra ótica no subsolo.

O sistema consiste em duas partes: Unidade doadora e Unidade remota. A unidade doadora captura o sinal BS através do acoplador direto fechado ao BS, depois o converte em sinal óptico e transmite o sinal amplificado para a unidade remota via cabo de fibra óptica. A unidade remota reconverte o sinal óptico em sinal de RF e fornece o sinal para as áreas onde a cobertura da rede é inadequada. E o sinal móvel também é amplificado e retransmitido para o BS pela direção oposta.


Funcionalidades:

  • Carcaça de liga de alumínio com proteção IP65 para alta resistência a poeira, água e corrosão.
  • Sistema UHF de suporte.
  • Controle de Tx / Rx e mensagens de alarme a serem transmitidas através de um cabo de fibra óptica.
  • Adotando o módulo WDM para realizar a transmissão de longa distância.
  • Qualidade de transmissão de sinal estável e aprimorada.
  • Uma unidade principal que suporta até 4 unidades remotas para maximizar a utilização do cabo de fibra óptica.
  • A porta RJ45 fornece um link para um notebook para supervisão local ou NMS baseado em IP (Sistema de gerenciamento de rede) que pode supervisionar remotamente o status de trabalho do BDA e baixar parâmetros operacionais para o BDA via Ethernet ou LAN.

Formulários:

Para expandir a cobertura do sinal ou preencher a área cega do sinal onde o sinal da rede de rádio é fraco ou indisponível.

  • Segurança Pública
  • Transporte
  • Serviços de utilidade pública
  • Governo
  • Militares
  • PAMR
  • Comercial e Indústria
  • Gás de petróleo
ItemsUHF Fiber Optic BDA
Frequency RangeUplink (Customized)452~457MHz/806~821MHz
Downlink (Customized)462~467MHz/851~866MHz
Maximum Input Power(Non-Destructive)10dBm
Transmission Distance≤20km
Maximum RF Output Power (Customized)0±2dBm(Master Unit)43±2dBm(Remote Unit)
System Gain (Cable Access)50±3dB
Gain Adjustment Range1~31dB@Step of 1dB
VSWR≤1.5
Noise Figure≤5dB
In-Band Ripple≤6dB
Spurious Emission≤-36dBm
Third-Order Inter-Modulation≤-45dBc
System Delay≤5μSec
I/O Impedance50Ω
RF Connector1xN-Female for Master Unit1xN-Female for Remote Unit
Fiber Optic Interface4xFC/APC for Master Unit1xLC/UPC for Remote Unit
Fiber Optic TypeSingle Mode
Optical Output Power0±3dBm (1310nm) / -3±3dBm (1550nm)
Optical Receiver Sensitivity≤-15dBm
Operation Temperature Range-25°C ~ +55°C
Relative Humidity Range≤95% (Non Condensing)
ApplicationIndoor(IP32) (Master Unit)Indoor or Outdoor (IP65) (Remote Unit)
Power Supply(Customized)DC-48V or AC110V or AC220V, 50/60Hz
Power Consumption≤50W (Master Unit)≤180W(Remote Unit)
Dimensions418mm × 90mm × 290mm (Master Unit)428mm × 328mm × 175mm (Remote Unit)
Weight6kg (Master Unit)15kg (Remote Unit)
Local ControlWeb Browser GUI Local Via RJ-45 Interface or WiFi Hotspot
NMS Mode (Optional)Wirelss Modem (3G/4G), IP Connectivity
NMS Function(Optional)Real-time Alarm for Door Status, Temperature, Power Supply, VSWR, etc; Remote Control Such as Turn On/Off, Increasing/Decreasing Output Power, etc; Real-time Status for Output/Input Power, UL/DL Gain, All Status of BDA etc.
