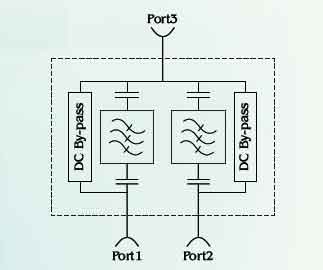

1. Diagrama esquemático:
2. Especificação:
| Type | 2 Ports In - 1 Port Out | ||
|---|---|---|---|
| Port | Port 1 | Port 2 | |
| Operating Frequency (Customized) | 380~960 MHz | 1710~2500 MHz | |
| VSWR | ≤1.3 | ||
| In-Band Ripple | ≤0.2dB | ||
| Insertion Loss | ≤0.3dB | ≤0.3dB | |
| Rejection | ≥80dB | ||
| PIM3 | ≤-155dBc @2 x 20W | ||
| Power Handling | ≤200W | ||
| Connector Type | N Female | ||
| Aplication | Indoor | ||
| Impedance | 50Ω | ||
| Lightning Protection | 10kA, 10/350μs pulse | ||
| Operating Temperature(℃) | -20℃ to + 65℃ | ||
| DC/AISG Transparency | By-Pass(Max. 3000mA) | By-Pass(Max. 3000mA) | |
| Relative Humidity | 5% ~ 95% | ||
| Mounting | Wall or Mast Mount | ||
| Weight | 0.52Kg | ||
| Packing | 1 PCS/Box | ||
A ACTION é um fabricante profissional e fornecedor de soluções no campo da comunicação sem fio. Seus produtos incluem sistemas de antenas distribuídas por vários sistemas, repetidores de comunicação móvel, repetidores de comunicação em cluster, dispositivos passivos passivos por salas e sistemas de software de gerenciamento de rede, vendidos em todo o mundo. Mais de 100 cidades e 30 países. Temos o compromisso de fornecer às operadoras e empresas de telecomunicações a infraestrutura de otimização de sinal de comunicações móveis e de entroncamento da mais alta qualidade e soluções gerais.
