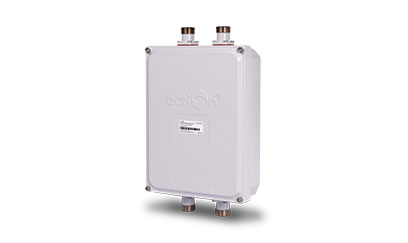

TMA - Amplificador montado en torre




El amplificador montado en torre (TMA), también conocido como amplificador de cabezal de mástil (MHA), es una solución rentable para que los operadores mejoren la sensibilidad del enlace ascendente y, por lo tanto, mejoren el rendimiento general de la red del BTS. Generalmente se instala en la parte superior de la torre, lo más cerca posible de la antena receptora, intentando reducir la figura de ruido y el área de señal débil.


Característica:

  • Diseño de unidades múltiples para TMA multibanda, sin perturbar el funcionamiento de otras bandas y la futura incorporación de bandas.
  • PIM bajo y pérdida de inserción minimizada.
  • Elimine efectivamente la interferencia adicional con el filtro incorporado mientras aumenta la señal de enlace ascendente.
  • Gestión de alarmas con AISG2.0 integrado.
  • Soporta derivación RF y ganancia variable.

Schematic Diagram:

Juego de pinzas GSM TMA
ItemsUplinkDownlink
Working
Frequency
(customize)
Band1824~849 MHz869~894 MHz
Band2890~915 MHz935~960 MHz
Band31710~1785 MHz1805~1880 MHz
Band41850~1910 MHz1930~1990 MHz
Gain12±1dB--
Flatness≤ ±0.5dB--
Noise Figure≤ 1.8dB--
Group Delay45 ns max over and 5MHz in Rx Band
Return Loss in by pass Mode> 15dB> 18dB<
Return Loss in Normal Mode> 17dB> 18dB<
Max Input Power< 12dB--
Insert Loss in by-pass Mode< 2.8dB Max0.50dB typ., 0.70dB max
Inter-modulation Products in Rx Band< 112dBm (2 Tx carriers at + 43dBm) (power up)
Output 1 dB Compression> 20dBm--
I/O Impedance50Ω
Power SupplyDC 10-30V
Operating Current per TMA(Without RET)Nom. 280mA at 10V / Nom. 110mA at 30V
Power Handing2.5KWPEAK; 200W AVG
Alarm Management(Optional)AISG
MaterialAluminum Housing
RF Connector7/16 DIN female
AISG Connector(Optional)8-pin female, IEC 60130-9(Pin 3:RS485B, Pin 5:RS485A, Pin1 & Pin6: 9-30V DC, Pin7: DC return, other pins: not connected)
Working Temperature Range-40 ~ +65℃
EMCAccording to ETS 300 342-3
MTBF> 1000000 hours(per TMA)
