TAPPER

Tapper

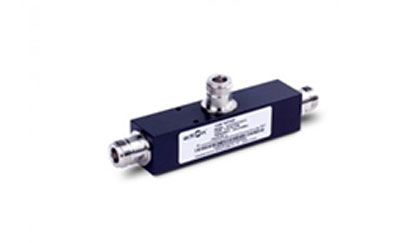

RF Tapper


  • Modelo: AT2203062743F-3~AT2220062743F-3
  • Acoplamiento: 3dB, 4.8dB, 6dB, 7dB, 8dB, 10dB, 15dB, 20dB.


Tapper distribuye menos potencia de la señal de RF / antena debido a la pérdida de inserción y al valor de acoplamiento. En comparación con el divisor, el tapper nunca derrama el valor, pero por el contrario sigue siendo el mismo valor de entrada en ambas salidas hasta que sufre pérdida de inserción y acoplamiento; mientras que en comparación con el acoplador, la reducción del aislamiento no es necesaria para un recolector.


  • Tecnología disponible: 5G/4G/3G/2G/WiFi
  • Frecuencia disponible: 698~1400 MHz & 1700~3800 MHz
  • Tipo de conector: 4.3-10 / DIN / N Tipos hembra
  • Tipos: 2 vías / 3 vías / 4 vías
  • Alta calidad: bajo PIM e inserción

Especificación Tapper:

ModelAT2203063843FAT2205063843FAT2206063843FAT2208063843F
Coupling3dB4.8dB6dB8dB
Frequency (Customized)698~1400 MHz & 1700~3800 MHz
Coupling Valuing (dB)4.8±1.26.1±1.07±0.88.6±0.8
Insertion Loss (dB)≤2.1≤1.7≤1.4≤1.1
VSWR≤1.3
PIM3≤-160dBc @2×43dBm
Impedance50Ω
Power Handing300W(Avg.)
Operating Temperature Range-40℃ to + 65℃
Relative Humidity5%~95%
AplicationsIndoor or Outdoor(IP67)
Connector Type (Customized)4.3-10 Female / DIN Female / N Female
Weight≤0.5Kg
Dimentions105×25×25(mm)
Packing1 pcs/box


ModelAT2209063843FAT2210063843FAT2213063843FAT2215063843F
Coupling9dB10dB13dB15dB
Frequency (Customized)698~1400 MHz & 1700~3800 MHz
Coupling Valuing (dB)9.5±0.810.4±0.813.2±0.815.1±0.8
Insertion Loss (dB)≤0.9≤0.7≤0.5≤0.3
VSWR≤1.3
PIM3≤-160dBc @2×43dBm
Impedance50Ω
Power Handing300W(Avg.)
Operating Temperature Range-40℃ to + 65℃
Relative Humidity5%~95%
AplicationsIndoor or Outdoor(IP67)
Connector Type (Customized)4.3-10 Female / DIN Female / N Female
Weight≤0.5Kg
Dimentions105×25×25(mm)
Packing1 pcs/box


ModelAT2220063843FAT2230063843F
Coupling20dB30dB
Frequency (Customized)698~1400 MHz & 1700~3800 MHz
Coupling Valuing (dB)20.1±0.830.1±2
Insertion Loss (dB)≤0.3≤0.3
VSWR≤1.3
PIM3≤-160dBc @2×43dBm
Impedance50Ω
Power Handing300W(Avg.)
Operating Temperature Range-40℃ to + 65℃
Relative Humidity5%~95%
AplicationsIndoor or Outdoor(IP67)
Connector Type (Customized)4.3-10 Female / DIN Female / N Female
Weight≤0.5Kg
Dimentions105×25×25(mm)
Packing1 pcs/box
