MDAS

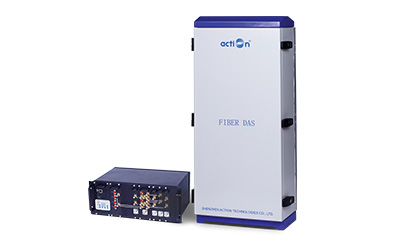

MDAS - Sistema de Antenas Distribuidas Multibanda




Con el desarrollo de las tecnologías de comunicación móviles, cada vez más tecnologías de comunicación (como el 4G) se están utilizando en la actualidad. Como resultado, los operadores de telecomunicaciones tienen que ejecutar múltiples sistemas de forma simultánea y proporcionar servicios de múltiples sistemas (2G/3G/4G) en un área de cobertura, resultando en la dificultad de instalación y transmisión de equipos. Por las razones mencionadas arriba, el DAS Activo Multibanda fue diseñado para resolver el problema de señales móviles débiles en lugares lejanos a la Estación Transceptora Base (BTS) y tiene redes cableadas de fibra óptica subterráneas. El sistema está compuesto de dos partes: Una Unidad Maestra y una Unidad Remota. La Unidad Maestra captura la señal BTS a través de un acoplador directo cerrado en el BTS, luego la convierte en señal óptica y transmite la señal amplificada a la Unidad Remota a través de un cable de fibra óptica. La Unidad Remota reconvertirá la señal óptica en una señal de RF y proporcionará la señal a las áreas donde la cobertura de red es inadecuada. Y la señal móvil también es amplificada y retransmitida al BTC en la dirección contraria.


Característica:

  • Carcasa de aleación de aluminio con protección IP65 para una alta resistencia al polvo, agua y corrosión.
  • Soporta sistemas 5G/4G/3G/2G.
  • Adopta el módulo WDM para realizar transmisiones a larga distancia.
  • Control Tx/Rx y mensajes de alarma transmitibles a través de un cable de fibra óptica.
  • Un MU permitiendo hasta 4 RU para maximizar el uso de cable de fibra óptica.
  • El puerto RJ45 proporciona un enlace a una computadora portátil para realizar supervisiones locales o a través de NMS (Sistema de Administración de Rede) en base a la IP, pudiendo supervisar de manera remota el estado de funcionamiento del DAS y descargar los parámetros operativos hacia el DAS a través de redes Ethernet o LAN.

Aplicación:

  • Para ampliar la cobertura de la señal o llenar áreas ciegas con seál, donde la señal es débil o no está disponible.
  • Exteriores: Aeropuertos, regiones turísticas, campos de golf, túneles, fábricas, distritos mineros, pueblos,...
  • Interiores: Hoteles, centros de exposiciones, sótanos, centros comerciales, oficinas, estacionamientos,...

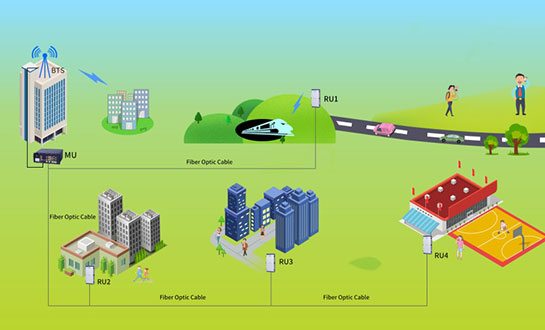

Diagrama:

MDAS Diagram
ItemsMaster UnitRemote Unit
LTE700 & LTE900 & LTE1800 & WCDMA2100 & LTE2600
Frequency RangeUplink703~748MHz&885~915MHz&1710~1775MHz&1920~1980MHz&2500~2570MHz
Downlink758~803MHz&930~960MHz&1805~1870MHz&2110~2170MHz&2620~2690MHz
Transmission Distance≤20km
Maximum Input Power (Non-Destructive)10dBm
Maximum Output Power43±2dB per Band
System Gain(MU+RU)55±3dB(MU+RU)
Gain Adjustment Range0~30dB@Step of 1dB
VSWR≤1.5
Noise Figure@1RU Connection≤5dB
Gain Flatness≤±3dB
Spurious Emission9kHz~1GHz: ≤ -36dBm/30kHz
1GHz~12.75GHz: ≤ -30dBm/30kHz
System Delay≤5us
I/O Impedance50Ω
RF Connector5 X N-Female for MU,DIN-Female for RU
Optical Connector4 X FC/APC for MU,1 X LC/UPC for RU
Fiber Type/NumberSingle mode
Optical Output Power0±3dBm@1310nm/≥±3dBm@1550nm
Optical Receiver Sensitivity≥-15dBm
Temperature Range-25°C ~ + 55°C
Relative Humidity Range≤95%(non condensing)
Power Supply(Customized)AC100-240V,50/60Hz
Dimensions483x223x500 mm980x420x230 mm
Weight≤10kg≤50kg
AplicationIndoor(IP30)Indoor or Outdoor(IP65)
Local ControlWeb Browser GUI Local Via RJ-45 Interface or WiFi Hotspot
NMS Mode(Optional)Wireless Modem (3G/4G), IP Connectivity
NMS Function(Optional)Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of Active DAS etc.
