Quadplexer Combinador



Action's Quadplexer Combinador


  • Modelo: AT0503010721DF
  • 4 puertos de entrada - 1 puerto de salida
  • Tipo de conector: 4.3-10 hembra / DIN hembra / N hembra


Este es un combinador de banda diferente, cuya frecuencia se puede personalizar para todos los operadores. Diseñado con 4 entradas y 1 salidas, el Combinador Quadplexer puede integrar eficientemente múltiples bandas diferentes y transmitir la banda general respectivamente a través de múltiples puertos. Para puertos no utilizados, pueden terminarse con cargas ficticias de bajo PIM. Todo el estuche está bajo IP66 a prueba de agua, que se puede aplicar tanto en interiores como en exteriores. Sería una buena opción para el sistema IBS / BTS.

Característica:

  • Tecnología disponible: 5G/4G/3G/2G/WiFi.
  • Frecuencia disponible: 790~960MHz, 1710~1880MHz, 1920~2170MHz, 2400~2690MHz
  • Tipo de conector: 4.3-10/DIN/N.
  • Alta calidad: PIM bajo a -163dBc, pérdida de inserción por debajo de 0.3dB y aislamiento de 50dB.

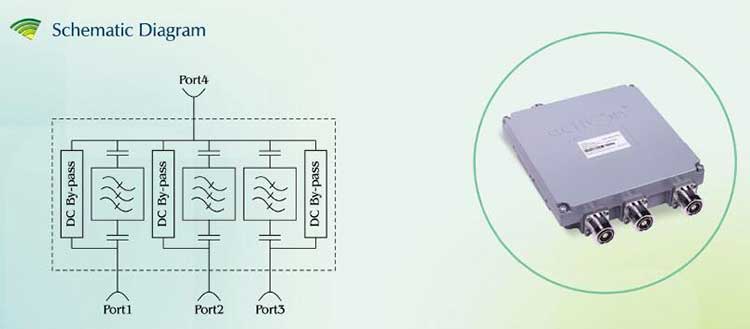

Diagrama esquemático:

Quadplexer combiner Schematic Diagram
4.3-10/DIN Female Specification:
Type4 Ports In - 1 Port Out
PortPort 1Port 2Port 3Port 4
Operating Frequency Band698~960 MHz1710~1880 MHz1920~2170 MHz2300~2700 MHz
VSWR≤1.22
Insertion Loss≤0.35dB @698~960MHz
≤0.35dB @1710~1880MHz
≤0.35dB @1920~2170MHz
≤0.35dB @2300~2700MHz
Isolation Between Bands> 50.0 dB
PIM3≤-160dBc @2 x 20W
Power Handing(W)≤200W
Connector Type4.3-10 Female/DIN Female
AplicationIndoor or Outdoor(IP67)
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
Relative Humidity5% ~ 95%
DC/AISG TransparencyBy-Pass(Max. 3000mA)
Lighting Protection10kA, 10/350μs pulse
MountingWall or Mast Mount
Weight≤3Kg


N Female Specification:
Type4 Ports In - 1 Port Out
PortPort 1Port 2Port 3Port 4
Operating Frequency Band698~960 MHz1710~1880 MHz1920~2170 MHz2300~2700 MHz
VSWR≤1.22
Insertion Loss≤0.8dB @698~960MHz
≤0.8dB @1710~1880MHz
≤0.8dB @1920~2170MHz
≤0.8dB @2300~2700MHz
Isolation Between Bands> 80 dB
PIM3≤-155dBc @2 x 20W
Power Handing(W)≤200W
Connector TypeN Female
AplicationIndoor
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
Relative Humidity5% ~ 95%
Weight≤1.45Kg
Dimensions175x148x35.5(mm)
Packing1 PCS/Box
