Трехчастотный сумматор




ACTION's Трехчастотный сумматор




Это другой объединитель диапазонов, частоту которого можно настроить для всех операторов. Сконструированный с 3 входами и 1 выходом, Triplexer Combiner может эффективно интегрировать несколько разных диапазонов и передавать общую полосу соответственно через несколько портов. Для неиспользуемых портов они могут быть прекращены с фиктивными нагрузками PIM. Весь корпус имеет степень защиты IP66, которая может применяться как внутри, так и снаружи. Это был бы ваш хороший выбор для системы IBS / BTS.


Особенности:

  • Техническая поддержка: 5G/4G/3G/2G/WiFi.
  • Поддержка частоты: 790~960MHz, 1710~1880MHz, 1920~2170MHz.
  • Тип разъема: 4.3-10/DIN/N.
  • Высокое качество: PIM составляет всего -163 дБн, вносимые потери менее 0,35 дБ и он изолирован от 50 дБ.

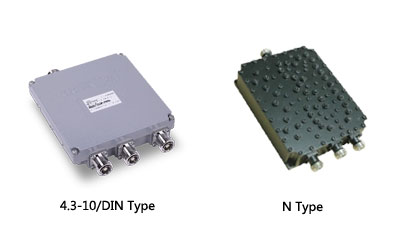

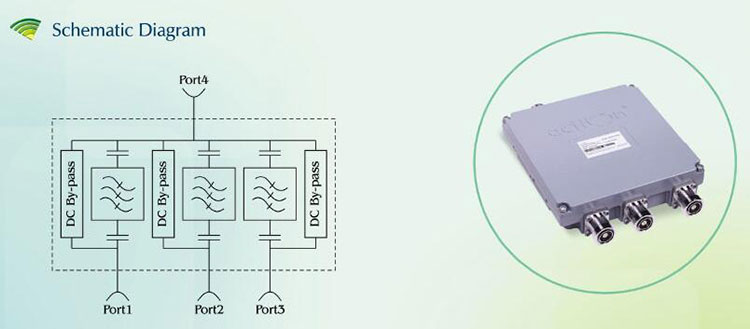

Принципиальная схема:

Трехчастотный сумматор Принципиальная схема
N Female Specification:
Type3Ports In - 1Port Out
PortPort 1Port 2Port 3
Operating Frequency Band698~960MHz1710~2170MHz2400~2700MHz
Insertion Loss< 0.5dB
In-Band Ripple≤0.3dB
VSWR< 1.25dB
Rejection≥50dB
PIM3≤-155dBc @2 x 20W
Power Handling≤200W
Connector TypeN Female
AplicationIndoor
Impedance50Ω
Operating Temperature(℃)-20℃ to + 65℃
DC/AISG TransparencyBy-Pass(Max. 3000mA)By-Pass(Max. 3000mA)By-Pass(Max. 3000mA)
Relative Humidity5% ~ 95%
Dimensions148x120x35.5(mm)
Weight≤0.9Kg
Packing1 PCS/Box


4.3-10/DIN Female Specification:
Type3Ports In - 1Port Out
PortPort 1Port 2Port 3
Operating Frequency Band790~960 MHz1710~1880 MHz1920~2170 MHz
Insertion Loss< 0.30dB
VSWR< 1.22dB
Isolation Between Bands≥60dB @698~960MHz
≥60dB @1710~1880MHz
≥60dB @1920~2170MHz
PIM3≤-160dBc @2 x 20W
Power Handling≤200W
Connector Type4.3-10 Female/DIN Female
AplicationIndoor or Outdoor(IP67)
Impedance50Ω
Operating Temperature(℃)-20℃ to + 60℃
DC/AISG TransparencyBy-Pass(Max. 3000mA)By-Pass(Max. 3000mA)By-Pass(Max. 3000mA)
Relative Humidity5% ~ 95%
Lighting Protection10kA, 10/350μs pulse
MountingWall or Mast Mount
Weight≤3.6Kg
