MDAS

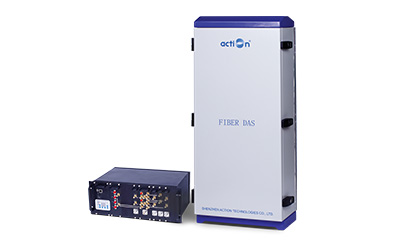

MDAS - Многоканальная распределенная антенная система




С развитием технологии мобильной связи все больше и больше используются новые технологии связи (такие как 4G). Операторам связи приходится одновременно использовать несколько систем и предоставлять услуги мультисистемных сигналов (2G / 3G / 4G) для зоны покрытия. В результате установка и передача оборудования являются сложными. Исходя из вышеизложенных причин, это многосистемная распределенная антенная система, которая специально разработана для решения проблемы слабого покрытия сигнала в районах, удаленных от базовых станций, и с оптическими волокнами на земле. Эта система состоит из двух частей: ближнего конца и дальнего конца: ближний конец непосредственно связывает сигнал базовой станции, преобразует радиочастотный сигнал в оптический сигнал, усиливает его и передает его на дальний конец через оптическое волокно, дальний конец преобразует принятый оптический сигнал обратно в радиочастотный сигнал Обеспечить районы с недостаточным покрытием сети. В то же время мобильные сигналы также могут усиливаться и передаваться на базовую станцию в противоположном направлении.


Особенности:

  • Корпус из алюминиевого сплава, степень защиты IP65, пыленепроницаемый, водонепроницаемый и антикоррозийный.
  • Поддержка 5G / 4G / 3G / 2G системы.
  • Модуль WDM используется для передачи на большие расстояния.
  • Управляющие и аварийные сообщения Tx / Rx будут передаваться по оптоволоконному кабелю.
  • Ближний конец может поддерживать до 4 дальних концов, что позволяет наилучшим образом использовать оптоволоконные / оптические кабели.
  • Порт RJ45 может быть подключен к ноутбуку для локального мониторинга или мониторинга на основе системы управления сетью на основе IP для обеспечения удаленного мониторинга рабочего состояния оборудования многосистемной распределенной антенной системы и загрузки рабочих параметров в оборудование через Ethernet или LAN.

Применение:

  • Расширить зону охвата сигнала или компенсировать слепые зоны сигнала.
  • Открытый: аэропорт, туристическая зона, поле для гольфа, туннель, фабрика, шахтерская зона, деревня, ...
  • Интерьер: гостиница, выставочный центр, подвал, торговый центр, офис, автостоянка, ...

Иллюстрация:

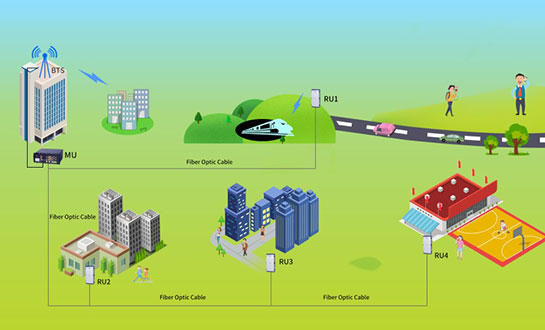

MDAS Иллюстрация
ItemsMaster UnitRemote Unit
LTE700 & LTE900 & LTE1800 & WCDMA2100 & LTE2600
Frequency RangeUplink703~748MHz&885~915MHz&1710~1775MHz&1920~1980MHz&2500~2570MHz
Downlink758~803MHz&930~960MHz&1805~1870MHz&2110~2170MHz&2620~2690MHz
Transmission Distance≤20km
Maximum Input Power (Non-Destructive)10dBm
Maximum Output Power43±2dB per Band
System Gain(MU+RU)55±3dB(MU+RU)
Gain Adjustment Range0~30dB@Step of 1dB
VSWR≤1.5
Noise Figure@1RU Connection≤5dB
Gain Flatness≤±3dB
Spurious Emission9kHz~1GHz: ≤ -36dBm/30kHz
1GHz~12.75GHz: ≤ -30dBm/30kHz
System Delay≤5us
I/O Impedance50Ω
RF Connector5 X N-Female for MU,DIN-Female for RU
Optical Connector4 X FC/APC for MU,1 X LC/UPC for RU
Fiber Type/NumberSingle mode
Optical Output Power0±3dBm@1310nm/≥±3dBm@1550nm
Optical Receiver Sensitivity≥-15dBm
Temperature Range-25°C ~ + 55°C
Relative Humidity Range≤95%(non condensing)
Power Supply(Customized)AC100-240V,50/60Hz
Dimensions483x223x500 mm980x420x230 mm
Weight≤10kg≤50kg
AplicationIndoor(IP30)Indoor or Outdoor(IP65)
Local ControlWeb Browser GUI Local Via RJ-45 Interface or WiFi Hotspot
NMS Mode(Optional)Wireless Modem (3G/4G), IP Connectivity
NMS Function(Optional)Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of Active DAS etc.
