PICO Ретранслятор


Ретранслятор с низким энергопотреблением - это экономичное решение для покрытия внутреннего сигнала, которое может решить проблему потери и затухания сигнала, вызванную блокировкой здания. И его легко установить и обслуживать, что может помочь операторам быстро достичь результатов покрытия.

Повторитель действует как усилитель между базовой станцией и мобильным терминалом, он принимает самый сильный сигнал от базовой станции через донорную антенну, линейно усиливает сигнал и передает его в слабую / слепую область сигнала через внутреннюю систему распределения сигналов. В то же время, мобильный сигнал также может быть усилен и Передача на базовую станцию в обратном направлении.



Репитер с низким энергопотреблением:

ыбор одиночного режима с повторителем малой мощности (макс. 17 дБм)

LTE / GSM / DCS / PCS / ыбор одиночного режима с повторителем малой мощности (макс. 17 дБм)


20dBm ыбор одиночного режима с повторителем малой мощности

LTE / GSM / DCS / PCS / WCDMA ыбор одиночного режима с повторителем малой мощности (20dBm Max)


Однорежимный цифровой ретранслятор с низким энергопотреблением

LTE / GSM / DCS / PCS / WCDMA Однорежимный цифровой ретранслятор с низким энергопотреблением


Multi-Band Pico Repeater:

GSM&WCDMA Двухрежимный ретранслятор с низким энергопотреблением

GSM&WCDMA Двухрежимный ретранслятор с низким энергопотреблением


DCS&WCDMA Двухрежимный ретранслятор с низким энергопотреблением

DCS&WCDMA Двухрежимный ретранслятор с низким энергопотреблением


GSM&DCS&WCDMA Tri Band Selective Pico Repeater

GSM&DCS&WCDMA Tri Band Selective Pico Repeater




1. Особенности

Функция автоматической регулировки уровня

Благодаря функции цифровой автоматической регулировки уровня диапазон динамической регулировки усиления может достигать 20 дБ или более, что гарантирует, что маломощный ретранслятор работает в линейном состоянии с высокой надежностью и стабильностью.


Функция автоматического обнаружения самовозбуждения

Функция автоматического обнаружения самовозбуждения (обнаружение изоляции при запуске системы), может автоматически обнаруживать самовозбуждение, вызванное недостаточной изоляцией между донорной антенной и служебной антенной, так что маломощные повторители могут активировать автоматическую регулировку усиления для усиления баланса.


Функция синхронизации регулировки усиления вверх и вниз и функция автоматической настройки усиления вверх и вниз

После запуска системы она автоматически определяет входную мощность для регулировки выходной мощности. После того, как система автоматически рассчитает усиление нисходящей линии, усиление восходящей линии также будет автоматически отрегулировано. Эта функция может уравновешивать увеличение системы и соответственно регулировать усиление восходящей и нисходящей линий, так что усиление системы меньше, чем потери в тракте системы. Следовательно, повторитель с низким энергопотреблением не будет создавать никаких помех или шума в полосе частот системы. К одной базовой станции можно подключить несколько ретрансляторов малой мощности.




2. Инструкция по установке

Поддержка настенного крепления, основные этапы следующие:

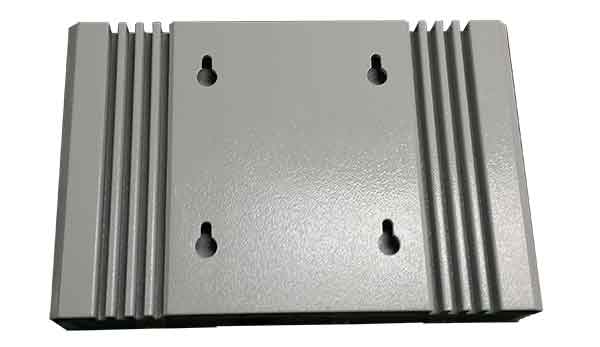

Установка ретранслятора Pico

  1. Выберите положение для настенного монтажа внутреннего повторителя маломощного повторителя и точно отметьте соответствующие монтажные отверстия на стене.
  2. Перфорируйте отметки на стене и вставьте резиновые заглушки;
  3. Используйте винты для установки маломощного повторителя на стене для установки;
  4. Подключите порт базовой станции маломощного ретранслятора к донорной антенне, а мобильный порт - к сервисной антенне;
  5. Подайте питание AC220V для системы через внешний удлинитель;
  6. Зарезервируйте достаточно места для изоляции системы, чтобы обеспечить нормальную работу системы;
  7. С препятствиями или без них убедитесь, что донорская антенна и служебная антенна находятся на расстоянии 5-30 м.
