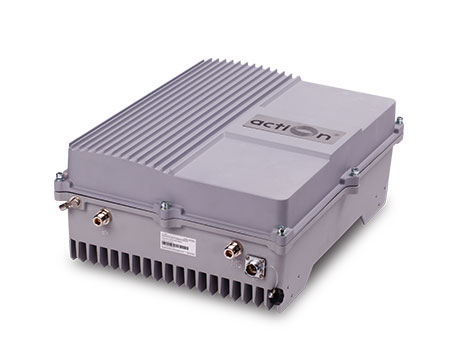

Радиочастотный BDA с селективной полосой TETRA разработан для обеспечения более экономически эффективного решения, чем добавление новой базовой приемопередающей станции (BTS) для улучшения покрытия сигнала и качества связи в системе TETRA. А его простая установка и обслуживание могут помочь перевозчику быстро вернуться.
TETRA BDA работает как ретранслятор между BTS и мобильными телефонами. Он принимает сигнал малой мощности от BTS через донорную антенну, линейно усиливает сигнал и затем ретранслирует его через антенну покрытия в зону слабого / слепого покрытия. И мобильный сигнал также усиливается и ретранслируется в BTS в противоположном направлении.

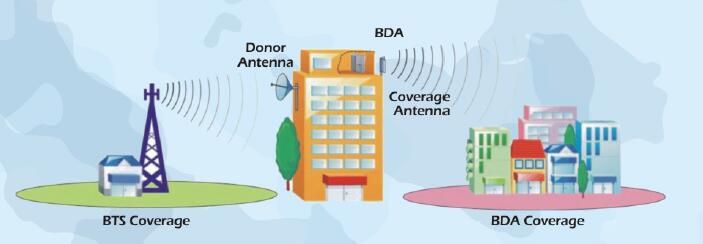

Below is the TETRA Band Selective RF BDA application diagram:
Технические характеристики:
| ITEMS | SPECIFICATIONS | |
|---|---|---|
| Frequency Range | Uplink | 385~390MHz |
| Downlink | 695~400MHz | |
| Bandwidth(SAW Filter for UL&DL) | 5MHz | |
| Gain | 90±3dB | |
| Maximum Output Power | Uplink | 30±2dB |
| Downlink | 43±2dB | |
| In-band Flatness | ≤4dB | |
| Gain Adjustment Range | 1~31dB@Step 1dB | |
| Maximum Input Power(non-destructive) | 10dB | |
| I/O Impedance | 50Ω | |
| Noise Figur | ≤5dB | |
| System Delay | ≤5μSec | |
| VSWR | ≤2.0 | |
| Spurious Emission | 9kHz~1GHz: ≤ -36dBm/30kHz | |
| 9kHz~1GHz: ≤ -36dBm/30kHz | ||
| Third-order Inter-moduleation | ≤ -15dBm/30kHz | |
| RF Connector | N-Type(Female) | |
| Power Supply | AC220V | |
| Operating Temperature | -10℃~+50℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Dimensions | 428x328x175 mm | |
| Mounting | Wall mounting | |
| Weight | ≤15kg | |
| Aplication | Indoor or Outdoor(IP65) | |
| Remote Control Module(optional) | Wireless Modem(GSM) | |
| NMS Monitoring Function(Optional) | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of BDA etc. | |
