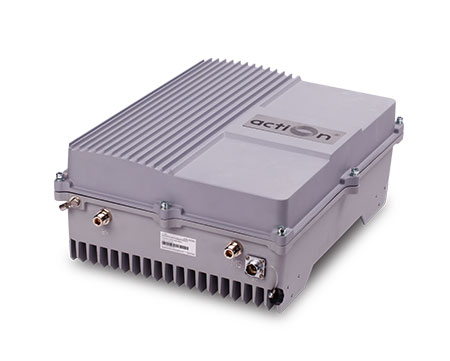

Le répéteur RF LTE2600 est conçu pour fournir une solution plus rentable que l'ajout d'une nouvelle station d'émetteur-récepteur de base (BTS) pour améliorer la couverture du signal et la qualité de la communication dans le système LTE2600. Et sa facilité d'installation et de maintenance peut aider le transporteur à obtenir un retour rapide. Le répéteur fonctionne comme un relais entre le BTS et les mobiles. Il reçoit le signal de faible puissance du BTS via l'antenne donneuse, amplifie linéairement le signal puis le retransmet via l'antenne de couverture à la zone de couverture faible / aveugle. Et le signal mobile est également amplifié et retransmis au BTS via la direction opposée.

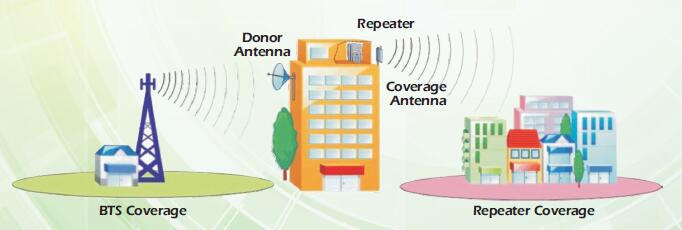

Voici le schéma d'application du répéteur 4G LTE2600:
Spécifications techniques:
| Items | LTE2600 | |
|---|---|---|
| Frequency Range | Uplink | 2540~2560MHz |
| Downlink | 2660~2680MHz | |
| Bandwidth(SAW Filter for UL&DL) | 20MHz | |
| Maximum Output Power | Uplink | 30dBm |
| Downlink | 43dBm | |
| Maximum Gain | 90±3dB | |
| Gain Adjustment Range | 1~31dB in Step of 1dB | |
| In-brand Ripple | ±3dB | |
| Voltage Standing Wave Ratio | ≤1.5 | |
| Maximum Input Power(non-destructive) | 10dB | |
| Spurious Emission | Comply with 3GPP TS 25.106 V6.0.0 | |
| Third-order Inter-moduleation | Comply with 3GPP TS 25.106 V6.0.0 | |
| Peak Code Domain Error(PCDE) | ≤-35dB | |
| Error Vector Magnitude(EVM) | ≤8% | |
| Noise Figur | ≤6dB | |
| System Delay | ≤5Sec | |
| I/O Impedance | 50Ω | |
| Temperature Range | Operation:-25℃~+55℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Power Supply | AC220V, 50/60Hz | |
| Dimensions | 428x328x175 mm | |
| Weight | ≤20kg | ≤15kg |
| Power Consumption | ≤200W | |
| Aplication | Indoor(IP30) | Indoor or Outdoor(IP65) |
| Remote Control Unit | Wireless Modem(3G) | |
| NMS Monitoring Function(Optional) | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of repeater etc. | |
