MDAS - Système d'antenne distribuée multibande

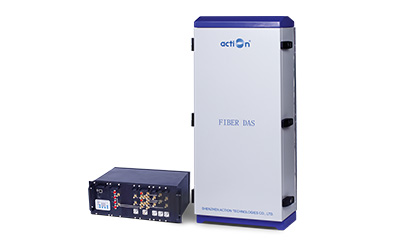

Avec le développement de la technologie de communication mobile, de plus en plus de nouvelles technologies de communication (comme la 4G) sont utilisées de nos jours. En conséquence, les opérateurs de télécommunications doivent exploiter plusieurs systèmes simultanément et fournir des services multi-systèmes (2G / 3G / 4G) dans une zone de couverture, ce qui entraîne des difficultés d'installation et de transmission d'équipements. Pour les raisons mentionnées ci-dessus, le DAS actif multibande est conçu pour résoudre les problèmes de faible signal mobile dans un endroit éloigné de la station de base de l'émetteur-récepteur (BTS) et disposant d'un réseau de câbles à fibres optiques sous terre. Le système se compose de deux parties: l'unité principale et l'unité distante. L'unité maître capture le signal BTS via un coupleur direct fermé à BTS, puis le convertit en signal optique et transmet le signal amplifié à l'unité distante via un câble à fibre optique. L'unité distante reconvertira le signal optique en signal RF et fournira le signal aux zones où la couverture réseau est insuffisante. Et le signal mobile est également amplifié et retransmis au BTS via la direction opposée.


Fonctionnalité:

  • Boîtier en alliage d'aluminium avec protection IP65 pour une haute résistance à la poussière, à l'eau et à la corrosion.
  • Prise en charge du système 5G / 4G / 3G / 2G.
  • Adoption du module WDM pour réaliser une transmission longue distance.
  • Les messages de contrôle et d'alarme Tx / Rx doivent être transmis via un câble à fibre optique.
  • Un MU prenant en charge jusqu'à 4 RU pour maximiser l'utilisation du câble à fibre optique.
  • Le port RJ45 fournit un lien vers un ordinateur portable pour la supervision locale ou le NMS basé sur IP (Network Management System) qui peut superviser à distance l'état de fonctionnement du DAS et télécharger les paramètres opérationnels sur le DAS via Ethernet ou LAN.

Application:

  • Pour étendre la couverture du signal ou remplir la zone aveugle du signal où le signal est faible ou indisponible.
  • Outdoor: Aéroports, régions touristiques, terrains de golf, tunnels, usines, districts miniers, villages, ...
  • Intérieur: Hôtels, centres d'exposition, sous-sols, centres commerciaux, bureaux, parkings, ...

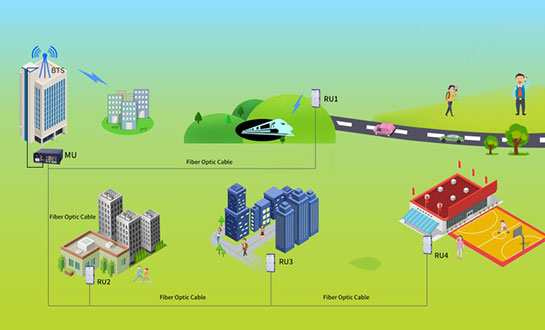

Diagramme:

MDAS Diagramme
ItemsMaster UnitRemote Unit
LTE700 & LTE900 & LTE1800 & WCDMA2100 & LTE2600
Frequency RangeUplink703~748MHz&885~915MHz&1710~1775MHz&1920~1980MHz&2500~2570MHz
Downlink758~803MHz&930~960MHz&1805~1870MHz&2110~2170MHz&2620~2690MHz
Transmission Distance≤20km
Maximum Input Power (Non-Destructive)10dBm
Maximum Output Power43±2dB per Band
System Gain(MU+RU)55±3dB(MU+RU)
Gain Adjustment Range0~30dB@Step of 1dB
VSWR≤1.5
Noise Figure@1RU Connection≤5dB
Gain Flatness≤±3dB
Spurious Emission9kHz~1GHz: ≤ -36dBm/30kHz
1GHz~12.75GHz: ≤ -30dBm/30kHz
System Delay≤5us
I/O Impedance50Ω
RF Connector5 X N-Female for MU,DIN-Female for RU
Optical Connector4 X FC/APC for MU,1 X LC/UPC for RU
Fiber Type/NumberSingle mode
Optical Output Power0±3dBm@1310nm/≥±3dBm@1550nm
Optical Receiver Sensitivity≥-15dBm
Temperature Range-25°C ~ + 55°C
Relative Humidity Range≤95%(non condensing)
Power Supply(Customized)AC100-240V,50/60Hz
Dimensions483x223x500 mm980x420x230 mm
Weight≤10kg≤50kg
AplicationIndoor(IP30)Indoor or Outdoor(IP65)
Local ControlWeb Browser GUI Local Via RJ-45 Interface or WiFi Hotspot
NMS Mode(Optional)Wireless Modem (3G/4G), IP Connectivity
NMS Function(Optional)Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of Active DAS etc.
