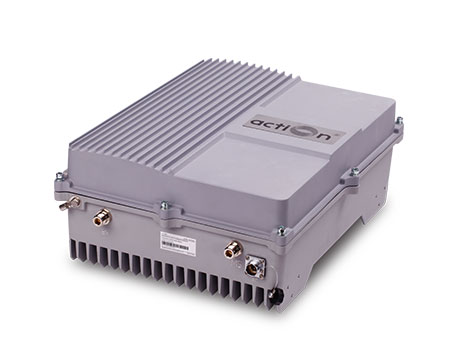

La bande TETRA RF sélective RF BDA est conçue pour fournir une solution plus rentable que l'ajout d'une nouvelle station d'émetteur-récepteur de base (BTS) pour améliorer la couverture du signal et la qualité de la communication dans le système TETRA. Et sa facilité d'installation et de maintenance peut aider le transporteur à obtenir un retour rapide.
Le TETRA BDA fonctionne comme un relais entre le BTS et les mobiles. Il reçoit le signal de faible puissance du BTS via l'antenne donneuse, amplifie linéairement le signal puis le retransmet via l'antenne de couverture à la zone de couverture faible / aveugle. Et le signal mobile est également amplifié et retransmis au BTS via la direction opposée.

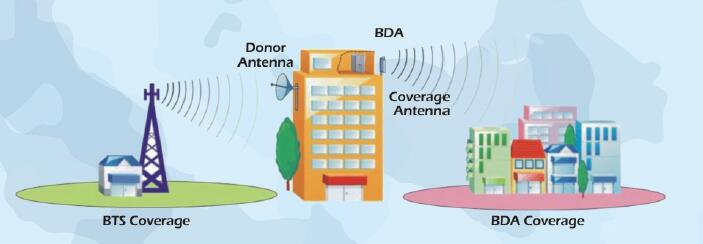

Diagramme d'application RF BDA sélectif de la bande TETRA:
Spécifications techniques:
| ITEMS | SPECIFICATIONS | |
|---|---|---|
| Frequency Range | Uplink | 385~390MHz |
| Downlink | 695~400MHz | |
| Bandwidth(SAW Filter for UL&DL) | 5MHz | |
| Gain | 90±3dB | |
| Maximum Output Power | Uplink | 30±2dB |
| Downlink | 43±2dB | |
| In-band Flatness | ≤4dB | |
| Gain Adjustment Range | 1~31dB@Step 1dB | |
| Maximum Input Power(non-destructive) | 10dB | |
| I/O Impedance | 50Ω | |
| Noise Figur | ≤5dB | |
| System Delay | ≤5μSec | |
| VSWR | ≤2.0 | |
| Spurious Emission | 9kHz~1GHz: ≤ -36dBm/30kHz | |
| 9kHz~1GHz: ≤ -36dBm/30kHz | ||
| Third-order Inter-moduleation | ≤ -15dBm/30kHz | |
| RF Connector | N-Type(Female) | |
| Power Supply | AC220V | |
| Operating Temperature | -10℃~+50℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Dimensions | 428x328x175 mm | |
| Mounting | Wall mounting | |
| Weight | ≤15kg | |
| Aplication | Indoor or Outdoor(IP65) | |
| Remote Control Module(optional) | Wireless Modem(GSM) | |
| NMS Monitoring Function(Optional) | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of BDA etc. | |
