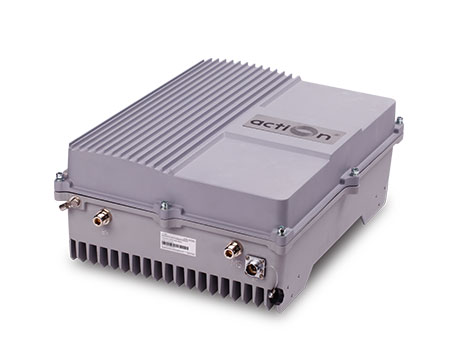

El repetidor de RF LTE2600 está diseñado para proporcionar una solución más rentable que agregar una nueva estación base de transceptor (BTS) para mejorar la cobertura de señal y la calidad de comunicación en el sistema LTE2600. Y su fácil instalación y mantenimiento puede ayudar al transportista a obtener un retorno rápido. El repetidor funciona como un relé entre el BTS y los móviles. Recibe la señal de baja potencia de BTS a través de la Antena Donante, amplifica linealmente la señal y luego la retransmite a través de la Antena de Cobertura al área de cobertura débil / ciega. Y la señal móvil también se amplifica y retransmite al BTS a través de la dirección opuesta.

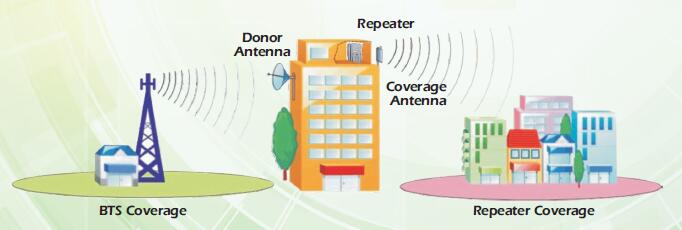

A continuación se muestra el diagrama de aplicación del repetidor 4G LTE2600:
Especificación técnica:
| Items | LTE2600 | |
|---|---|---|
| Frequency Range | Uplink | 2540~2560MHz |
| Downlink | 2660~2680MHz | |
| Bandwidth(SAW Filter for UL&DL) | 20MHz | |
| Maximum Output Power | Uplink | 30dBm |
| Downlink | 43dBm | |
| Maximum Gain | 90±3dB | |
| Gain Adjustment Range | 1~31dB in Step of 1dB | |
| In-brand Ripple | ±3dB | |
| Voltage Standing Wave Ratio | ≤1.5 | |
| Maximum Input Power(non-destructive) | 10dB | |
| Spurious Emission | Comply with 3GPP TS 25.106 V6.0.0 | |
| Third-order Inter-moduleation | Comply with 3GPP TS 25.106 V6.0.0 | |
| Peak Code Domain Error(PCDE) | ≤-35dB | |
| Error Vector Magnitude(EVM) | ≤8% | |
| Noise Figur | ≤6dB | |
| System Delay | ≤5Sec | |
| I/O Impedance | 50Ω | |
| Temperature Range | Operation:-25℃~+55℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Power Supply | AC220V, 50/60Hz | |
| Dimensions | 428x328x175 mm | |
| Weight | ≤20kg | ≤15kg |
| Power Consumption | ≤200W | |
| Aplication | Indoor(IP30) | Indoor or Outdoor(IP65) |
| Remote Control Unit | Wireless Modem(3G) | |
| NMS Monitoring Function(Optional) | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of repeater etc. | |
