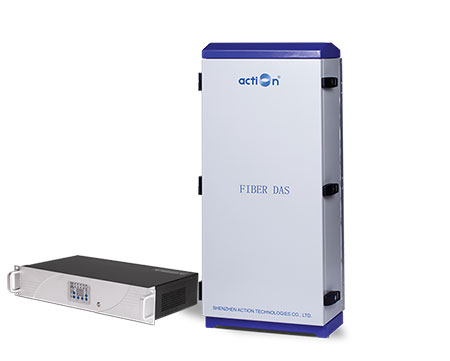

Multi-Band Active DAS está diseñado para resolver los problemas de señal móvil débil en el lugar que está lejos de la estación base del transceptor (BTS) y tiene una red de cable de fibra óptica subterránea. A menudo se usa con repetidor de fibra óptica.

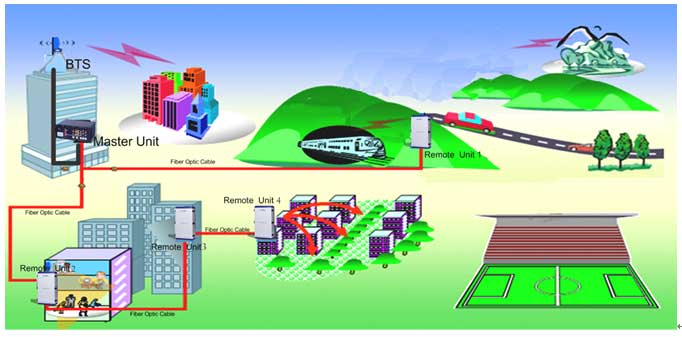

DAS significa sistema de antena distribuida, este sistema consta de dos partes: Unidad maestra y Unidad remota. A continuación se muestra el diagrama de la aplicación.:
Especificación técnica:
| Items | Master Unit | Remote Unit |
|---|---|---|
| 3G<E Penta-band | ||
| Frequency Range | Uplink | 703~748MHz / 885~915MHz / 1710~1770MHz / 1920~1975MHz / 2500~2570MHz |
| Downlink | 758~803MHz / 930~960MHz / 1805~1865MHz / 2110~2165MHz / 2620~2690MHz | |
| Transmission Distance | ≤20km | |
| Maximum Input Power (Non-Destructive) | 10dBm | |
| Maximum Output Power | 43±2dB for each band | |
| System Gain(MU+RU) | 45±3dB | |
| Gain Adjustment Range | 0~31dB@Step of 1dB | |
| VSWR | ≤1.5 | |
| Noise Figure@1RU Connection | ≤5dB | |
| In-brand Ripple | ±3dB | |
| Third-order Inter-modulation | 3GPP TS 25.143(R10),3GPP TS 36 143(R10) | |
| Spurious Emission | 3GPP TS 25.143(R10),3GPP TS 36 143(R10) | |
| System Delay | ≤5us | |
| I/O Impedance | 50Ω | |
| RF Connector | 5xN-Female | 1xDIN-Female |
| Optical Connector | 4xFC/APC | 1xLC/UPC |
| Fiber Type/Number | Single mode | |
| Optical Output Power | 0±3dBm@1310nm/≥±3dBm@1550nm | |
| Optical Receiver Sensitivity | ≥-15dBm | |
| Temperature Range | Operation:-25℃~+55℃ / Storage:-30℃~+60℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Power Supply(Customized) | AC220V, 50/60Hz | |
| Dimensions | 482.6x222.25x290 mm | 980x420x230 mm |
| Weight | ≤20kg | ≤50kg |
| Aplication | Indoor(IP30) | Indoor or Outdoor(IP65) |
| Local Control | 1.USB+PC; 2.WiFi hotspot | |
| Remote Control | Wireless Modem | |
| NMS Monitoring | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of Active DAS etc. | |
