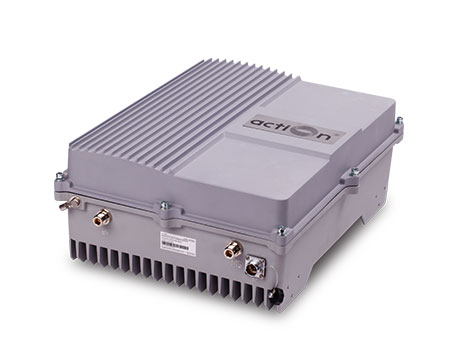

El BDA RF selectivo de banda TETRA está diseñado para proporcionar una solución más rentable que agregar una nueva estación base de transceptor (BTS) para mejorar la cobertura de señal y la calidad de comunicación en el sistema TETRA. Y su fácil instalación y mantenimiento puede ayudar al transportista a obtener un retorno rápido.
El TETRA BDA está funcionando como un relevo entre el BTS y los móviles. Recibe la señal de baja potencia de BTS a través de la Antena Donante, amplifica linealmente la señal y luego la retransmite a través de la Antena de Cobertura al área de cobertura débil / ciega. Y la señal móvil también se amplifica y retransmite al BTS a través de la dirección opuesta.

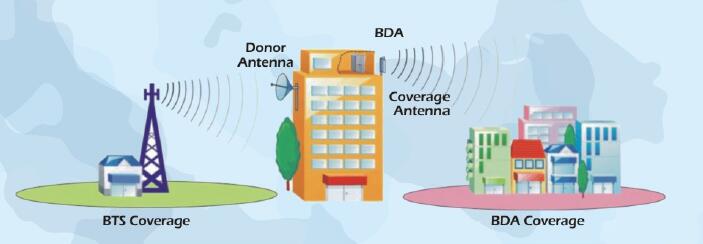

A continuación se muestra el diagrama de aplicación RF BDA de banda selectiva TETRA:
Especificaciones técnicas:
| ITEMS | SPECIFICATIONS | |
|---|---|---|
| Frequency Range | Uplink | 385~390MHz |
| Downlink | 695~400MHz | |
| Bandwidth(SAW Filter for UL&DL) | 5MHz | |
| Gain | 90±3dB | |
| Maximum Output Power | Uplink | 30±2dB |
| Downlink | 43±2dB | |
| In-band Flatness | ≤4dB | |
| Gain Adjustment Range | 1~31dB@Step 1dB | |
| Maximum Input Power(non-destructive) | 10dB | |
| I/O Impedance | 50Ω | |
| Noise Figur | ≤5dB | |
| System Delay | ≤5μSec | |
| VSWR | ≤2.0 | |
| Spurious Emission | 9kHz~1GHz: ≤ -36dBm/30kHz | |
| 9kHz~1GHz: ≤ -36dBm/30kHz | ||
| Third-order Inter-moduleation | ≤ -15dBm/30kHz | |
| RF Connector | N-Type(Female) | |
| Power Supply | AC220V | |
| Operating Temperature | -10℃~+50℃ | |
| Relative Humidity Range | ≤95%(non condensing) | |
| Dimensions | 428x328x175 mm | |
| Mounting | Wall mounting | |
| Weight | ≤15kg | |
| Aplication | Indoor or Outdoor(IP65) | |
| Remote Control Module(optional) | Wireless Modem(GSM) | |
| NMS Monitoring Function(Optional) | Real-time alarm for door status, temperature, power supply, VSWR, etc; Remote control such as turn on/off, increasing/decreasing output power etc; Real-time status for output/input power, UL/DL gain, all status of BDA etc. | |
